描述
产品概述及用途

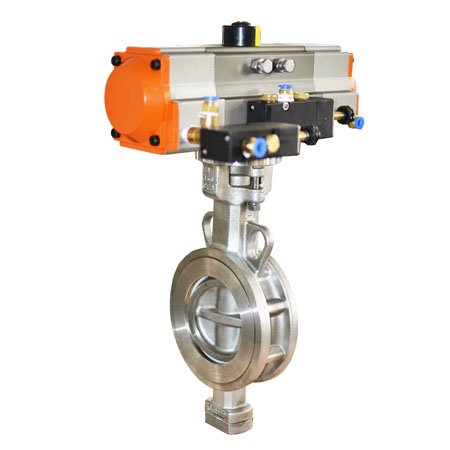

二段式气动蝶阀有0°,45°,90°或0°,90°,180°的三位式操作方式，二段式气动球阀是由中线或者偏心蝶阀、两段式气动执行器、电磁阀、过滤减压阀和限位开关等五大部份组合而成。通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°),因此阀门流量得以调节.这种装置靠两个电磁阀控制阀门的流量。由于执行机构内采用了快速排气及节流功能，使两段球阀具有的开关特性。使开阀、关阀速度减缓，使管道中流体变化平稳，不会因冲击产生水锤，亦不会因冲击而损坏系统中流量计及其他仪表，通过计算机编程自动控制，可实现一段、多段开闭。
该系列阀门操作简单，控制灵活，维护方便。执行器与球阀、蝶阀、风机挡板等配套，二段式气动蝶阀被广泛应用于石油、化工、化工涂料等行业。例如石油库油料自动化收发控制系统、化工库等自动化收发系统、消防自动化控制系统、涂料罐装系统等。
主要技术参数
使用介质：洁净的压缩空气
压力范围：5bar
建议使用压力：输入气压不超过10bar
行程调整：在90度位置有±4度的可调范围.
气源故障：保持、关、开
环境温度：-35℃~+85℃；
防护等级：防水IP65,防爆EEx-dIIBT4/EExdIICT4。
主要材质
阀体材质：球墨铸铁、WCB、304、316、316L
阀板材质：球铁镀镍、尼龙板、WCB、304、316、316L、1.4529、2507等
阀座材质：EPDM、NBR、PTFE、PPL、硬密封等
连接方式：对夹式、法兰、焊接等
法兰标准：GB、ASNI、JIS、DIN
压力等级：1.6-6.4MPa
