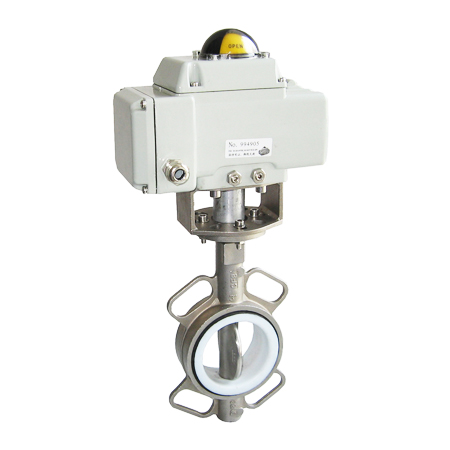

不锈钢电动衬氟蝶阀

  • 阀体材质:球墨铸铁、WCB、304、316、316L等
  • 阀芯材质:铸铁镀镍、尼龙、WCB、304、316、316L、2507、1.4529等
  • 阀座材质:EPDM、NBR、VITON、PTFE、硬密封、STL合金等
  • 连接方式:法兰式 、对夹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN10、PN16
  • 电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途

不锈钢电动衬氟蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有颗粒和温度偏高的工艺介质中。电动执行器控制部分有开关式和调节式等

●  特点与标准

※  密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
※  阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
※  阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
※  法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选

●  产品主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN25-2000mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+150℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 A型
阀体材质 、304、316、316L等
阀板材质 304、316、316L、2507、1.4529等
阀座衬里 PTFE
适用介质 水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。
●  不锈钢电动衬氟蝶阀尺寸图
