描述

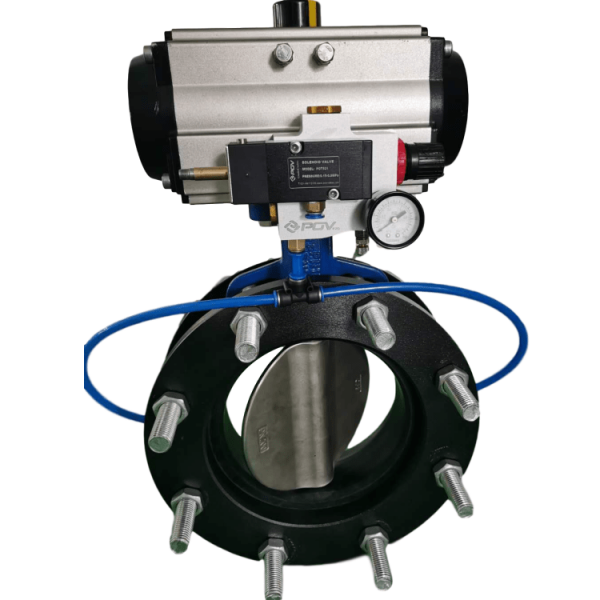

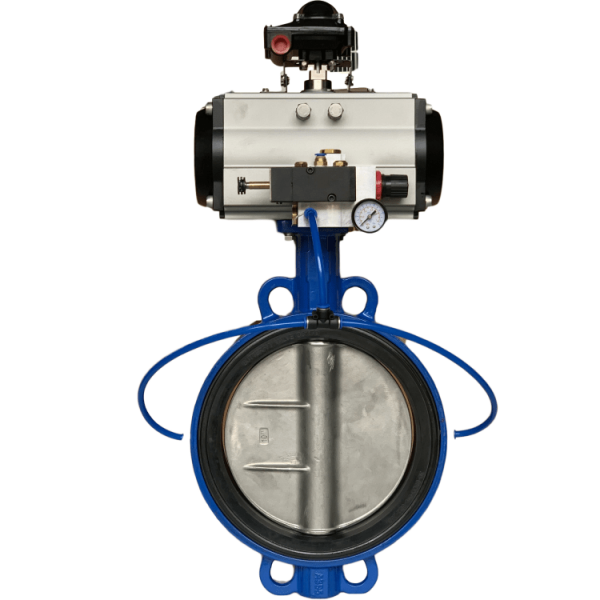

膨胀式气动蝶阀标准技术参数
阀体公称通径:DN50-DN2000
阀体材质:球墨铸铁、304、316、铝合金
连接方式:对夹式、法兰式、凸耳对夹式
压力等级:PN1.0MPa、PN1.6MPa
结构形式:中线结构
设计制造标准
设计制造:GB/T12238-2008
连接标准:JB/T 79.1-1994
结构长度:GB/T12221-2005
压力试验:GB/T13927-2008
阀内组件
阀座密封:EPDM:-30℃~120℃
NBR :-30℃~80℃
VITON:-30℃~150℃(VITON不适用于蒸汽)
阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507
阀杆材质:不锈钢410、304
泄漏等级:小于0.00001%以下(ANSI B16.104-1976)
适用介质:固体颗粒、粉料、气体、泥浆等介质。

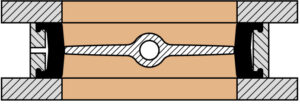

蝶阀关闭,阀座未密封

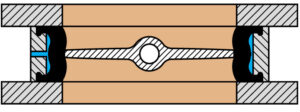

蝶阀关闭,阀座充气并密封

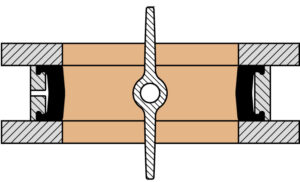

阀座失气,阀门打开

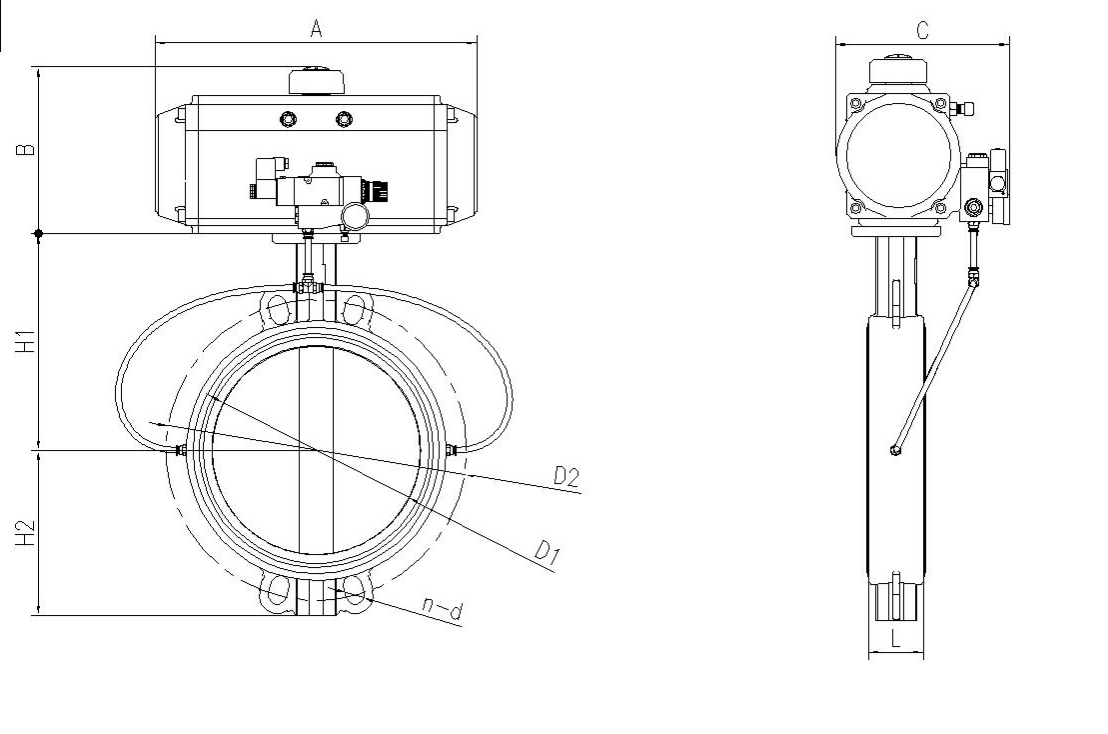

膨胀式蝶阀尺寸图
SIZE | ||||||||||||
DN | L | D1 | D2 | H1 | H2 | n | d | A | B | C | ISO5211 | |
DN50 | 42 | 52.6 | 125 | 142 | 80 | 4 | 16 | 163 | 96 | 116 | F05 | 11 |
DN65 | 44 | 64.4 | 145 | 155 | 89 | 4 | 16 | 195 | 115 | 131 | F05 | 11 |
DN80 | 44 | 78.9 | 160 | 161 | 95 | 8 | 16 | 195 | 115 | 131 | F05 | 11 |
DN100 | 50 | 104.1 | 180 | 180 | 114 | 8 | 16 | 217 | 137 | 151 | F07 | 14 |
DN125 | 56 | 123.4 | 210 | 193 | 127 | 8 | 16 | 258 | 147 | 162 | F07 | 14 |
DN150 | 56 | 155.9 | 240 | 205 | 139 | 8 | 20 | 299 | 165 | 176 | F07 | 14 |
DN200 | 60 | 202.8 | 295 | 250 | 175 | 8 | 20 | 349 | 182 | 176 | F07 | 17 |
DN250 | 68 | 250.8 | 350 | 282 | 203 | 12 | 20 | 397 | 199 | 213 | F10 | 22 |
DN300 | 78 | 301.9 | 400 | 326 | 242 | 12 | 20 | 473 | 221 | 232 | F10 | 22 |
DN350 | 78 | 334 | 460 | 358 | 267 | 16 | 20 | 560 | 249 | 253 | F14 | 27 |
DN400 | 102 | 390 | 515 | 380 | 301 | 16 | 24 | 601 | 280 | 283 | F14 | 27 |
DN450 | 114 | 441 | 565 | 422 | 381 | 20 | 24 | 738 | 383 | 393 | F16 | 32 |
DN500 | 127 | 492 | 620 | 479 | 387 | 20 | 24 | 738 | 383 | 396 | F16 | 32 |
DN600 | 151 | 593 | 725 | 562 | 457 | 20 | 27 | 940 | 434 | 455 | F25 | 36 |
