描述
● 产品概述及用途

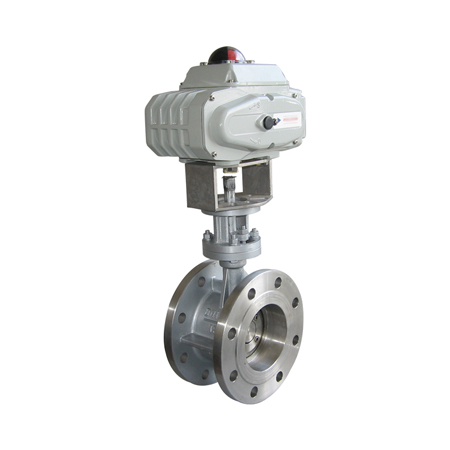

法兰式电动硬密封蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
法兰式电动硬密封蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。适用于有颗粒和高温等工艺介质中。电动执行器控制部分有开关式和调节式等。适用于适用高温、高压、带稍许颗粒、浆液等介质的流量切断与调节。
● 特点与标准
金属密封可适用于带稍许颗粒、浆液的介质中
适用温度可达425℃,最高压力6.4MPa
密封时几乎无摩擦，保证扭矩更小，密封性更好
法法兰对夹孔连接适用多种标
● 产品主要性能参数
| 电动执行器 | 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA |
| 防爆电动执行器 | EX dⅡBT4 、 EX dII CT5调节型、开关型 |
| 电压 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公称通径 | DN50-2000mm |
| 公称压力 | 1.0MPa~6.4MPa |
| 适用温度 | -30~+450℃ |
| 连接方式 | 对夹式、凸耳对夹式、法兰式 |
| 阀体结构 | 三偏心结构 |
| 阀体材质 | WCB、铝合金、WCB、304、316、316L |
| 阀板材质 | WCB、201、304、316、316L、2507、1.4529 |
| 阀座衬里 | 硬密封 |
| 适用介质 | 高温油类、水液，高温气体等 |
● 法兰式电动硬密封蝶阀尺寸图
