描述
产品概述及用途

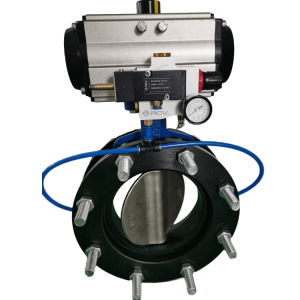

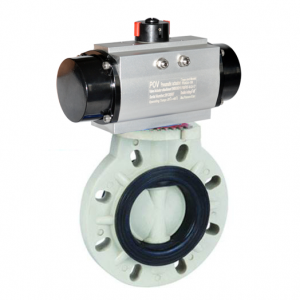

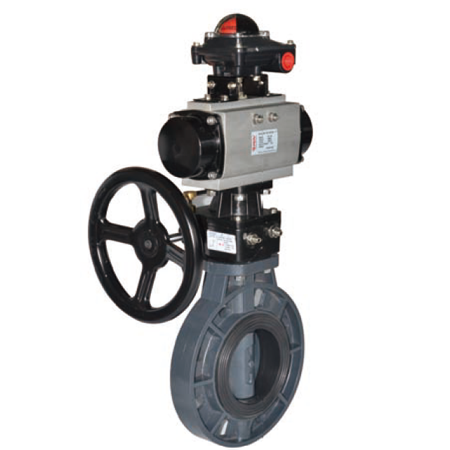

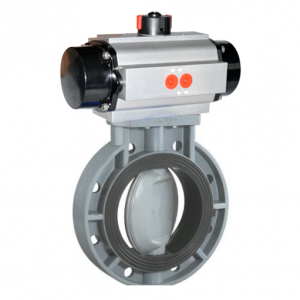

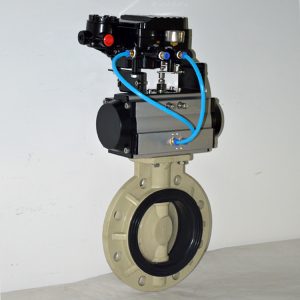

气动塑料蝶阀有UPVC、PP、PPH、CPVC、PVDF等多种塑料材质，在选择气动塑料蝶阀的时候，我们需要跟进根据不同的介质来选择，气动塑料蝶阀具有耐腐蚀的特点，适用于口径比较大的管路。连接是由两端的法兰对夹而成，方便拆卸维修。工作原理是通过气动执行器90度的旋转来带动阀球的旋转以达到介质的流通、阻断和流量调节。
特点与标准
结构紧凑，体积精小，运行可靠，密封性好
维修容易，安装方便，适应性强等优点
耐腐蚀强，适应管径大，重量轻
结构紧密，尺寸精度高。外观精美。
阀 体
公称通径：DN50-DN600
阀体材质：UPVC、CPVC、PPH、PP、PVDF
连接方式：对夹式
压力等级：PN1.0MPa、PN1.6MPa
结构形式：中线结构
阀内组件
阀座密封：EPDM：-30℃～80℃
阀板材质：UPVC、CPVC、PPH、PVDF
阀杆材质：不锈钢410
适用介质：水、液体、气体、油类、粉体、蒸汽
设计制造标准
设计制造：GB12238
连接标准：JB/T79-94、GB9113.1-26
结构长度：GB12221
压力试验：GB/T13927
气动执行器
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式：通气开、断气关，气源故障关闭
单作用气关式：通气关、断气开，气源故障打开
可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
气动蝶阀尺寸图
