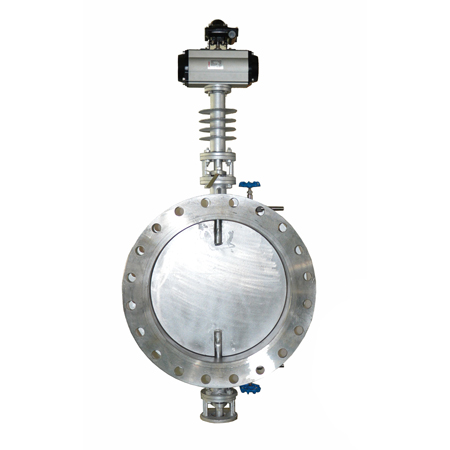

双水冷式高温电动通风蝶阀 耐温1400℃

  • 阀体材质:铸钢、304、316、316L、310S 双相钢等
  • 阀板材质:铸钢、304、316、316L、310S 双相钢等
  • 阀座材质:本体
  • 连接方式:法兰
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:0-PN16
  • 电动执行器:开关型、调节型、防爆型
  • 电压等级:AC220V、AC110、AC380V、DC24V、DC12等

描述

●  产品概述及用途

双水冷式高温电动通风蝶阀引进并学习国外先进技术,参照 GB/T-12238-2008 、GB/T26640-2011 标准 , 设计为法兰式 ; 本系列高温蝶阀广泛应用于冶金,化工,建材,电站等行业中的超高温气体管道中,作为高温气体介质调节或切断;与各种执行器(电动,气动,蜗轮)配套使用组成不同性能的阀门,可实现远距离控制和自动调节和切断。本产品设计独特 , 型小轻便 , 质量可靠。

●  特点与标准

※  双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢焊接,型小轻便,装修容易.吻合部双重设计,增强牢固。
※  阀体内腔通水,物理冷却。
※  蝶板采用双层优质耐热高温合金钢,内腔通水物理冷却。
※  进/出口设有二个流量调节阀,保证蝶阀在高温工况下稳定运行工作。
※  由于蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力.
※  焊接数据依照标准: GB/T12224-2005、GB/T19866-2005。
※  驱动装置符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989等标准。
※  制造与验收标准:QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
※  假如温度过高,颈部增加散热片来降温保护驱动装置。
※  双水冷式超高温蝶阀最高工作温度可达1300℃(瞬时温度≤1400℃),
※  耗水量少,耐高温,体积小,转动灵活,使用方便的特点

●  主要性能参数
公称直径(mm) DN150~DN3000(有效通径)
公称压力 (MPa) 0.05 ~0.6
强度试验压力(MPa) PN x 1.5 倍
适用温度(℃) ≤1400
泄漏率 1~2%泄露
介质流向 任意方向
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6、调节型、开关型
电压选择 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
适用介质 高温废气、空气、粉尘气体、冷﹑热有害气体等
材质选择 WCB、304、316、310S等
安装方向 任意
